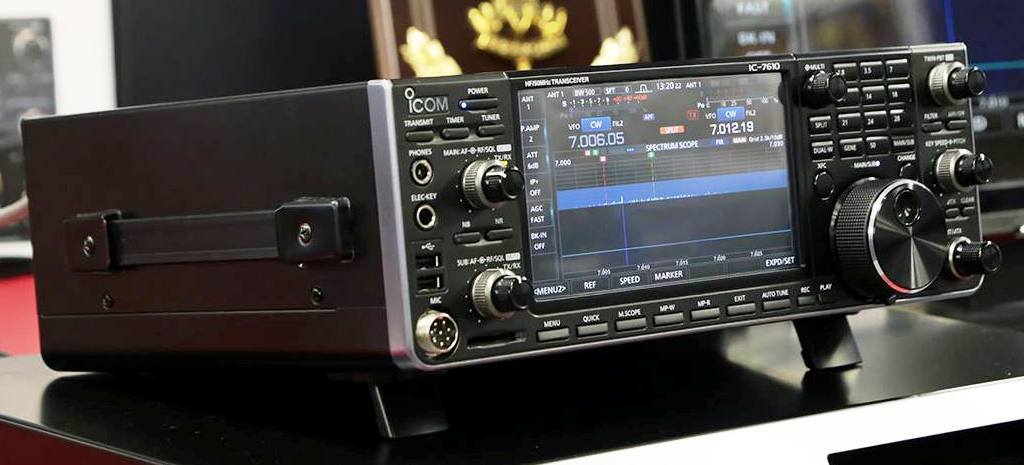

ICOM IC-7610 HF+50Mhz Çift Dinleme Amatör Telsiz

Yenilikçi HF doğrudan tarama sistemi

IC-7300 ile tanıtılan Icom'un HD doğrudan tarama sistemi, SDR teknolojisini ekonomik hale getirdi. Doğrudan tarama, antenden gelen HF sinyallerinin bir analog/dijital dönüştürücü ile sayısallaştırılması ve ardından hemen bir FPGA (Field Programmable Gate Array) ile işlenmesi anlamına gelir. Bu, mikser aşamalarında geleneksel superhet alıcılarında meydana gelen bozulmayı önemli ölçüde azaltır.

Şaşırtıcı 110dB * RMDR
IC- 7610'un RF doğrudan örnekleme sistemi 110dB RMDR'ye ulaşır. Bu performans, güçlü sinyallerin veya parazitlerin yakınında zayıf sinyallerin okunmasını mümkün kılar. Aradaki fark, yığında istenen sinyali duyabildiğinizde netleşir.
* 2 kHz frekans aralığında temsili değer (alıcı frekans: 14,2 MHz, iletim tipi: CW, IF bant genişliği: 500 Hz)

Ana saat olarak özel VCXO
Teknik nedenlerle mevcut olduğundan, faz gürültüsünü azaltmak alıcılar için her zaman bir zorluktur. IC-7610'un ana saat osilatörü, düşük faz gürültülü bir VCXO (Voltaj Kontrollü Kristal Osilatör) kullanır ve bu, Icom'un VCXO ve FPGA için güç kaynakları tasarlama konusundaki yılların mühendislik deneyimiyle birlikte, son derece düşük faz gürültüsü ile sonuçlanır. Daha fazla doğruluk ve daha da iyi stabilite için IC-7610, harici bir 10 MHz referans sinyali ile beslenebilir.

İki bağımsız alıcı  Nadir bir DX istasyonunun ekleme işlemini gözlemlemek veya farklı bir bantta veya farklı bir iletim türünde çarpan aramakla ilgili olup olmadığına bakılmaksızın, IC-7610'un ikili alıcısı bu görevleri DIGI-SEL ön seçicileri, çıkış sinyalleri FPGA'ya gönderilen ayrı bant geçiren filtreler ve A/D dönüştürücüler.

Ana ve alt bant için
DIGI-SEL DIGI-SEL ön seçicileri, örnekleme sırasında aşırı yüklenmeyi önlemek için güçlü bant dışı sinyalleri iki A / D dönüştürücüden uzak tutan keskin ve dar geçiş özelliklerine sahip HF filtreleridir. . Aynı zamanda 3. ve daha yüksek dereceli IMD bileşenleri azaltılmıştır. Bu, bir yarışma sırasında veya bir yığılma sırasında güçlü sinyaller varsa veya radyo istasyonları komşu frekanslarda yayın yapıyorsa idealdir.

a) b)

a) 7.0 MHz bant geçiren filtrenin ve 7.22 MHz'de alım yaparken ön seçicinin
özellikleri b) Anten bağlantısı ve ön seçici çıkışı arasındaki ön seçicinin özellikleri

Hoparlörden birinci sınıf ses
Alıcıdan etkili bir şekilde ayrılmak için dahili hoparlör ayrı bir muhafazaya yerleştirilmiştir. Bu, net ve doğal bir ses üretilecek şekilde tasarlanmıştır ve titreşim ve rezonanslardan kaynaklanan bozulmayı önlemek için şasiden titreşimli olarak ayrılmıştır.

Temiz iletim sinyalleri için dijital yukarı dönüştürme
Verici, taşıyıcı sinyali ve yerel osilatörü karıştırma geleneğini bozmuştur. Bunun yerine, D/A dönüştürücü tarafından üretilen sinyali gerekli frekansa dönüştürmek için dijital yukarı dönüştürme yöntemi kullanılır. Sağdaki diyagram, geleneksel karışıma kıyasla yeni tasarımın getirdiği iyileştirmeyi göstermektedir.

Yerleşik otomatik anten ayarlayıcı Anten ayarlayıcı, iletim frekansına bağlı olarak bulunan ayarları kaydeder, bu da bantları değiştirirken ayar sürelerini büyük ölçüde kısaltır. "Zorunlu Ayarlama" işlevi * ile çok çeşitli antenler ayarlanabilir.
* İletim gücü garanti edilmez ve düşebilir.

Dokunmatik işlevselliğe sahip 7 inç renkli ekran
Geniş renkli ekran, çok çeşitli çalıştırma ve ayar bilgilerini bir bakışta ve daha yüksek çözünürlükte (800 x 480 piksel) gösterir. Yatay veya dikey bir düzenlemede ikili spektrum kapsamı, benzetilmiş analog enstrümanlar ve kodu çözülmüş RTTY ve PSK31 / 63 metinlerini görüntülemek gibi çeşitli özellikleri grafiksel olarak görüntülemek için kullanılır.

İki alıcı, iki spektrum
kapsamı IC-7610, farklı bantlarda ve hızlı, yüksek çözünürlüklü spektrum kapsamı ekranıyla gerçek çift alıma izin verir. İster bir kayışın açılmasını bekliyor olun, ister bölünmüş modda çalışan bir DX istasyonunu gözlemleyin veya multis arayın - her iki alıcıyı ayrı ayrı görsel olarak izleme seçeneği, operatörün zayıf sinyalleri bulmasını kolaylaştırır. Spektrum kapsamları, sınıfının en iyisi çözünürlük ve tarama hızının yanı sıra 100 dB'lik dinamik bir aralık sunar. Bant üzerinde gezinmeyi kolaylaştırmak için, USB bağlantı noktasına bir PC faresi bağlayabilir ve spektruma tıklayarak alıcıyı ayarlayabilirsiniz.
* Şekil .: Bir sinyal alındığında 60-db_seviyesindeki piksel sayısı

Esnek odyoskop
Odyoskop, hem şelaleli bir FFT kapsamı hem de gönderme ve alma AF için bir osiloskop işlevi görür. Bu, mikrofon sıkıştırma seviyesi, filtre bant genişlikleri, notch filtresi veya CW'de alınan sinyalin sinyal şekli gibi AF ayarlarının değerlendirilmesini kolaylaştırır.

Sorunsuz çalışma için dokunmatik ekran ve çoklu düğme Dokunmatik ekran ve çoklu düğme
kombinasyonu, hızlı ve sorunsuz çalışma sağlar. Çoklu düğmeye basmak, ekranın sağ tarafında bazı menüleri gösterir, bu sayede istediğinizi dokunarak seçebilirsiniz. Seçilen menüdeki ayar, çoklu düğme çevrilerek yapılır.

İkinci bir VFO düğmesi olarak
uzak kodlayıcı İsteğe bağlı uzaktan kodlayıcı RC-28, RC-28'deki F1 ve F2 düğmelerini kullanarak ana ve alt bant arasında geçiş yaparak alt bant VFO için harici bir ayar düğmesi işlevi görür. F1 ve F2 tuşlarının üzerindeki iki LED, hangi bandın etkinleştirildiğini gösterir.

Harici bir ekran bağlamak için DVI-D soketi
IC-7610'un arkasında harici bir DVI-D ekranı için bir bağlantı bulunur. Çalışma frekansı, ayar bilgileri ve spektrum kapsamı daha büyük görüntülenebilir ve daha iyi tanınabilir.

SD kart yuvası ve USB bağlantı noktaları
Bir SD kart veya bir USB flaş ortamı kullanılıyorsa, aygıt yazılımı güncellemeleri, bellek kanalları, ekran görüntüleri ve bireysel ayarlar kaydedilebilir ve alıcı-vericiye yeniden yüklenebilir. TX / RX ses, ses ve RTTY / CW bellekleri ve RTTY dekoder günlükleri de kaydedilebilir.

I / Q sinyal çıkışı
I / Q sinyalleri * bağlı bir bilgisayarda işleme, kod çözme veya analiz için IC-7610'un USB bağlantı noktasında mevcuttur. Bunun için PC'ye uygun yazılım yüklenmelidir.
* İşlev yalnızca gelecekteki bir üretici yazılımı güncellemesiyle kullanılabilir.

RS-BA1 sürüm 2 ile basitleştirilmiş uzaktan kumanda
Home-QTH'nin uzak bir odasından veya dünyanın herhangi bir yerinden - uzaktan kumanda yazılımı RS-BA1 sürüm 2, IC-7610'un uzaktan kontrolünü sağlar. Çift izleme işlevi ve şelale işlevli çift spektrum kapsamı bilgisayardan kullanılabilir. Ethernet bağlantısı sayesinde baz istasyonu bilgisayarına ihtiyaç yoktur.

Alıcı antenin diğer özel özellikleri :  Ayrı bir alıcı anten için BNC-RX IN / OUT soketleri | CW işlemi:  FPGA kontrollü CW sinyal formu | Çok fonksiyonlu elektronik keyer | 300 Hz ile 900 Hz arasında ayarlanabilir CW aralığı | Otomatik tekrar işlevi | Yarışma numarası sayacı | Normal ve kısaltılmış rakamlar | İki düğmeli priz | Tam-BK ve Yarı-BK | CW otomatik ayarlama | APF / Audio Peak Filter) ayarlanabilir filtre şekli, bant genişliği ve AF seviyesi ile | alıcı: Alım aralığı: 30 kHz - 60 MHz (bazı frekanslar garanti edilmez) | İki farklı preamplifikatör: Preamplifikatör 1: intermodülasyon özelliklerini iyileştirir; Preamplifikatör 2: Yüksek kazançlı preamplifikatör | Giriş zayıflatıcı 3 dB… 45 dB | IP'yi iyileştirmek için IP + işlevi 3 | 101 hafıza kanalı | RTTY demodülatör ve kod çözücü | RTTY için çift tepe filtresi | 0,1 ila 6 saniye arasında ayarlanabilir AGC zaman sabitleri | Komşu parazit sinyallerini bastırmak için dijital ikiz PBT | Çeşitlilik alımı için ana / alt bant izleme işlevi | Verici:  TX monitör | Tüm aktarım türlerinde aktarım gücü için ayar seçeneği | VOX işlemi | BNC dönüştürücü konektörü | Mikrofon ekolayzır ve ayarlanabilir iletim bant genişliği | 50 CTCSS tonu | İşletme: Maksimum 10 frekans / iletim tipi kombinasyonu için hızlı hafıza | Hızlı bölme işlevi | Hızlı ikili izleme işlevi | RF kazancı ve susturma kontrolü | RIT ve [DELTA] TX | maksimum 9.999 kHz'e kadar ayarlanabilir | UTC / zamanlayıcı fonksiyonlu yerel saat | 1 Hz ayarlama ve görüntüleme | Ayar düğmesi kilidi | Ayar düğmesi için ayarlanabilir fren | Ana ve alt bant için 2 harici hoparlör için soketler | Ekran koruyucu | Çok fonksiyonlu sayaç (S-Meter, Power, ALC, COMP, SWR, ID, VD ve TEMP) | Ayar adımlarının otomatik seçimi

Sağlanan aksesuarlar:
• El mikrofonu HM-219 • Güç kaynağı kablosu • Yedek sigortalar • Fişler

60 metrelik bant (5 MHz) hakkında bilgiler
60 metrelik bant (5 MHz), 2017 yılının başından itibaren Almanya'da amatör radyo için onaylanmıştır. Bu alan için Icom HF alıcı-verici IC-7610'unuzu genişletmek istiyorsanız, lütfen yetkili satıcınız veya servisiniz ile iletişime geçin  . Olası prosedür hakkında bilgilendirilirler ve uygun değişikliği yapabilirler. Ve doğru yapılırsa, cihaz garantisi etkilenmez.
